技術參數/產品型號

單位

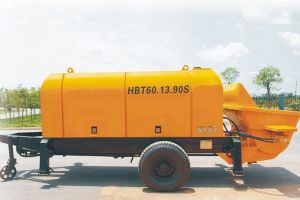

HBT 60.13.90S

HBT80.13.90SL

HBT80.13.90SC

HBT80.13.90SH

最大理論輸送量（低壓/高壓）

m³/h

67/40

75/44

79/46

79/46

混凝土最大出口壓力(低壓/高壓）

MPa

13/7.5

13/7.5

13/7.5

13/7.5

理論垂直輸送高度

m

270

270

270

270

理論水平輸送距離

m

1300

1300

1300

1300

允許混凝土塌落度

mm

100-230

100-230

100-230

100-230

允許最大骨料顆粒

Φ125mm-150mm

50/40

50/40

50/40

50/40

料斗容積

m³

0.7

0.7

0.7

0.7

上料高度

mm

1400

1400

1400

1400

混凝土缸直徑X

mm

Φ200

Φ200

Φ200

Φ200

最大行程

mm

1600

1600

1600

1600

主油缸直徑X

mm

Φ125/Φ80

Φ125/Φ80

Φ125/Φ80

Φ125/Φ80

最大行程

mm

1600<, /SPAN>

1600

1600

1600

動力品牌

電機

電機

電機

電機

動力型號

Y280M-4

Y280M-4

Y280M-4

Y280M-4

額定功率

KW

90

90

90

90

柴油機油耗

g/h.kw

液壓系統形式

雙回路開式系統

雙回路開式系統

雙回路開式系統

雙回路開式系統

主泵品牌

力士樂

力源

日本川崎

韓國川崎

主油泵排量

ML

190

214

224

 224

液壓系統最高壓力

MPa

32

32

32

32

液壓油箱容積

L

500

500

500

500

散熱器流量

L/min

250

250

250

250

電氣控制方式

可編程控制

可編程控制

可編程控制

可編程控制

混凝土輸送管直徑

mm

Φ150/Φ125

Φ150/Φ125

Φ150/Φ125

Φ150/Φ125

最高拖行速度

km/h

8

8

8

8

外形尺寸長

mm

6150

6150

6150

6150

寬

mm

1950

1950

1950

1950

高

mm

2300

2300

2300

2300

總質量

kg

5800

5800

5800

5800

類型

S閥電機拖泵

S閥電機拖泵

S閥電機拖泵

S閥電機拖泵
