LED顯示屏顯示板芯片簡介：

  認識顯示板元件工作原理也是對于組裝和維修的基礎

 驅動芯片主要是74HC595  74HC245/244  74HC138   4953。

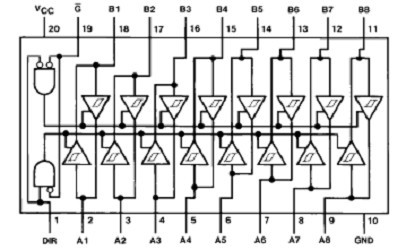

74HC245的作用：信號功率放大

   單元板/模組是由多塊串接在一起的，而控制信號是比較弱的，在信號傳遞過程中需要將它的功率進行放大

第1腳DIR，為輸入輸出端口轉換用，DIR=“1”高電平時信號由“A”端輸入“B”端輸出，DIR=“0”低電平時信號由“B”端輸入“A”端輸出。

第2~9腳“A”信號輸入輸出端，A1=B1、、、、、、A8=B8，A1與B1是一組，如果DIR=“1”G=“0”則A1輸入B1輸出，其它類同。如果DIR=“0”G=“0”則B1輸入A1輸出，其它類同。

第11~18腳“B”信號輸入輸出端，功能與“A”端一樣，不再描述。

第19腳G，使能端，若該腳為“1”A/B端的信號將不導通，只有為“0”時A/B端才被啟用，該腳也就是起到開關的作用。

第10腳GND，電源地。

第20腳VCC，電源正極。

74HC138的作用：八位二進制譯碼器

    74HC138的作用是用來選擇顯示行，一個74HC138可以選擇8行中的一行，所以單元板/模塊上有2塊74HC138，這樣就可以在16行中選擇1行顯示

第8腳GND，電源地。

第15腳VCC，電源正極

第1~3腳A、B、C，二進制輸入腳。

第4~6腳片選信號控制，只有在4、5腳為“0”6腳為“1”時，才會被選通，輸出受A、B、C信號控制。其它任何組合方式將不被選通，且Y0~Y7輸出全為“1”。

       通過控制選通腳來級聯，使之?dāng)U展到十六位。

  例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，則Y0為“0”Y1~Y7為“1”，詳情見真值表。

74HC595的作用：LED驅動芯片，8位移位鎖存器

    用于驅動顯示列，每片74HC595可以驅動8列，多片74HC595串接
在一起，串行列數據信號RI（DATA）、鎖存信號STB、串行時鐘信號CLK都在這個芯片上

第8腳GND，電源地。

第16腳VCC，電源正極

第14腳DATA，串行數據輸入口，顯示數據由此進入，必須有時鐘信號的配合才能移入。

第13腳EN，使能口，當該引腳上為“1”時QA~QH口全部為“1”，為“0”時QA~QH的輸出由輸入的數據控制。

第12腳STB，鎖存口，當輸入的數據在傳入寄存器后，只有供給一個鎖存信號才能將移入的數據送QA~QH口輸出。

第11腳CLK，時鐘口，每一個時鐘信號將移入一位數據到寄存器。

第10腳SCLR，復位口，只要有復位信號，寄存器內移入的數據將清空，顯示屏不用該腳，一般接VCC。

第9腳DOUT，串行數據輸出端，將數據傳到下一個。

第15、1~7腳，并行輸出口也就是驅動輸出口，驅動LED。

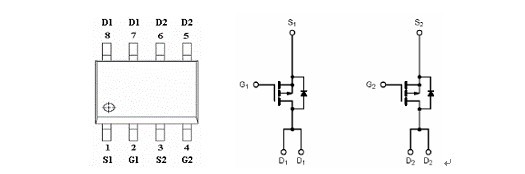

4953的作用：行驅動管，功率管

     每一顯示行需要的電流是比較大的，要使用行驅動管，每片4953可以驅動2個顯示行

其內部是兩個CMOS管，1、3腳VCC，2、4腳控制腳，2腳控制7、8腳的輸出，4腳控制5、6腳的輸出，只有當2、4腳為“0”時，7、8、5、6才會輸出，否則輸出為高阻狀態。

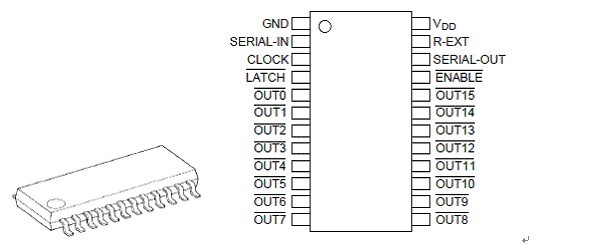

TB62726的作用：LED驅動芯片，16位移位鎖存器

   有些單元板/模組使用TB62726代替74HC595，一片TB62726可以驅動16列，僅此而已

第1腳GND，電源地。

第24腳VCC，電源正極

第2腳DATA，串行數據輸入

第3腳CLK，時鐘輸入

第4腳STB，鎖存輸入

第23腳輸出電流調整端，接電阻調整

第22腳DOUT，串行數據輸出

第21腳EN，使能輸入

其它功能與74HC595相似，只是TB62726是16位移位鎖存器，并帶輸出電流調整功能，但在并行輸出口上不會出現高電平，只有高阻狀態和低電平狀態。74HC595并行輸出口有高電平和低電平輸出。TB62726與5026的引腳功能一樣，結構相似。
