散裝飼料車工作性質及工作原理的介紹

       隨著養殖行業由農戶分散飼養型向自動化、產業化方向發展，袋裝飼料和單品種、小運量的散裝飼料已經無法滿足大面積養殖場對飼料的儲存和需求且袋裝飼料的灌裝和飼料袋的拆卸增加了成本和勞動力，因此各飼料廠、養殖場都需要一種低成本，高效率的運輸散裝飼料的車型。東風天龍散裝飼料車就是這樣的一種能夠同時裝載運輸1—3種不同飼料，并能通過液壓控制螺旋輸送系統實現向7m高的儲料塔中自動卸料的專用飼料運輸車。

       這款散裝飼料車型由底盤，箱體，螺旋輸送系統，液壓傳動系統，旋轉裝置，附屬裝置等結構組成。這款散裝飼料車采用載重達12t的東風1291-260/N56/4*2底盤，離合器用其助力操縱系統，在駕駛室就可實現對取力器和發動機轉速的控制。

       散裝飼料車箱體（飼料罐體）,箱體部分設計采用框架式結構，外表面鋼板與骨架采用螺栓連接，所有鏈接處涂密封膠密封。車箱兩個內側板與水平螺旋機呈"V"字行，確保飼料沿著斜面下滑時僅依靠重力的作用就能全部進入到螺旋機中，垂直的外側板將底盤與箱體融為一體，使整車美觀協調。箱體共設四個倉，中間兩個倉位常開倉，即直接通向水平螺旋機，前后兩個倉位常閉倉，分別設有出料倉門，只有打開倉門才能與螺旋機相通。

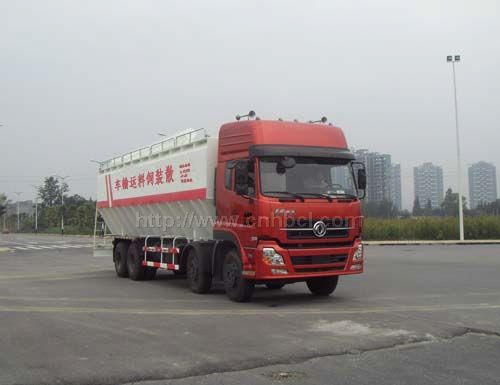

東風天龍前四后八散裝飼料運輸車

13.89立方散裝飼料運輸車

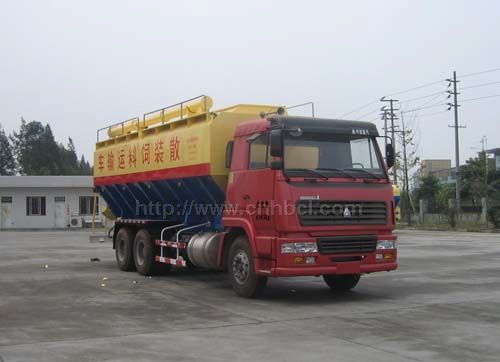

重汽后雙橋31立方散裝飼料運輸車

       螺旋輸送系統,螺旋輸送系統包含水平螺旋機，垂直螺旋機和傾斜螺旋機，其管徑分別為273、273、219，輸送量從小到大依次排列為水平螺旋機，垂直螺旋機和傾斜螺旋機，這樣能保證卸料順暢。螺旋機前后端均設有密封裝置，由液壓馬達驅動，通過液壓系統人工手柄控制方式進行轉向和順序的控制。

      液壓傳動系統,液壓系統是散裝飼料車的核心部分，為保證該系統穩定可靠，采用雙聯葉片泵雙作用回轉，由液壓缸往復動作回轉和馬達旋轉動作回路組成，液壓泵與底盤取力器通過萬向聯軸器相連，實現動力輸出，輸出轉速可隨發動機轉速變化而改變，總體布局采用分散式結構，泵，馬達，方向閥等關鍵部件均采用進口件。

東風天錦散裝飼料運輸車

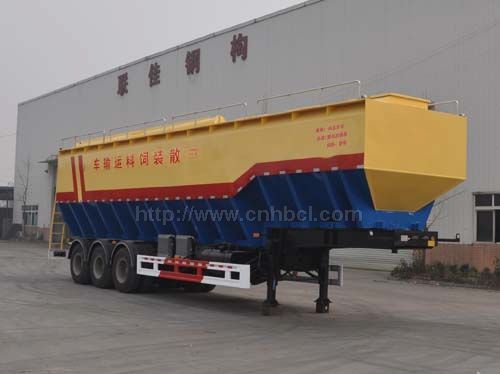

62.8立方散裝飼料運輸半掛車

12-15立方飼料運輸車 18-22立方散裝飼料運輸車

      旋轉裝置:為使車上方傾斜螺旋機卸料出口與儲料塔塔口對接，要求傾斜螺旋機除了能夠升降外還需要一定范圍內的旋轉，因傾斜螺旋機與垂直螺旋機由液壓缸連為一體，設計在垂直螺旋機上的選擇裝置采用渦輪蝸桿減速器與鏈條傳動實現對傾斜螺旋機和垂直螺旋機在180°范圍內旋轉。

       散裝飼料車工作原理:袋料,散裝飼料車在工作的時候首先打開箱體頂部中間兩倉的接料口，裝滿第一種飼料并保證每倉裝載3T然后打開最前及最后兩倉接料口，裝第二種飼料。這兩個倉位常閉倉，設有單獨倉口，因此也可分別裝載兩種飼料，這樣就實現整車裝運三種不同飼料的功能。

16.52立方散裝飼料運輸車 8噸飼料運輸車

東風天錦22立方散裝飼料運輸車

江淮小三軸散裝糧食運輸車

       卸料:到達養殖場的儲料塔后，檢查各操作手柄，到達養殖場的儲料塔后檢查各操作手柄，使卸荷閥處于打開卸荷狀態斷開離合器，閉合取力器開關處于工作狀態。注意調整發動機的轉速處于怠縱手柄置于舉升位置待油缸活塞桿伸出傾斜螺機舉升至料塔相應高度時關閉操縱手柄。利用蝸輪蝸桿減速搖把旋轉螺旋機調整傾斜螺旋機出料口與儲料塔口對接。準備就緒以后依次打開傾斜、垂直螺旋機馬達操縱手柄、水平螺旋機馬達操縱手柄飼料即可通過這三臺螺旋機源源不斷地輸送至儲料塔中當飼料車輸送兩種飼料時必須先卸箱體中間兩個常開倉的第一種飼料然后打開前后兩個倉常閉倉門將飼料車開至第二種飼料的儲料塔處重復第一種飼料的卸料過程最后打開后倉的常閉倉門將車開至第三種飼料儲料塔處完成全卸料過程現國內有太中型飼料廠、養殖場數百家過去對大噸位散裝飼料車的需求主要依賴于進口因此該車型將有廣闊的市場前景。濾芯的結構見圖濾筒采用壁厚為不銹鋼焊管、濾網采用不銹鋼網目數也即是過濾精度、由泵允許通過的最小雜物尺寸來決定將濾網卷成圓筒狀放置在濾筒內側通過壓力焊機在濾筒、壓板之間點焊使濾網牢固地貼緊濾筒內側。
