一、湖北程力掛桶式垃圾車使用說明書----概述：

    湖北程力專用汽車掛桶式垃圾車（以下簡稱垃圾車）是用于城鎮內的垃圾收集、轉運、卸 料作業的專用車輛。 該車是由汽車底盤、自卸油缸、提升機總成、頂蓋（選裝）、附車架、垃圾箱體等組成。 該車操作由液壓控制系統來完成，控制方式可以為手動或電氣控。 該車主要用于城鎮垃圾的垃圾收集、轉運和卸料。操作開提升控制閥將垃圾桶隨提升機向上升起并翻轉傾斜，桶內垃圾被倒入車廂內完成垃圾單次裝載，反向操作提升控制閥， 垃圾桶隨提升機而放下；完成垃圾裝載后再進行傾卸時，操作自卸控制閥，垃圾箱繞后翻 轉軸傾斜體舉，箱體后門打開，垃圾傾卸出箱體；起該車由液壓控制系統來完成該車的提 升機的上升和下降及垃圾的自卸功能，降低了工人的勞動強度和改善了工作環境。該垃圾 車的收運方式是目前國內廣泛采用的垃圾收集轉運方式，其專用裝置的功能均以汽車發動 機為動力，通過液壓機構手動或電控、氣控來實現。車輛的箱體采用優質炭鋼板全密封焊 接結構，具有強度高、重量輕，防塵、防溢不產生二次污染等優點。 垃圾車整車基本性能與原底盤車相同，用戶請參閱原底盤車使用手冊。本使用說明書 僅介紹專用改裝部分的有關操作、檢查和維修保養。在使用車輛前，我們強烈要求您能夠 通讀本說明書，并對其中的操作程序做到得心應手。 我廠對產品將會進一步改進。產品的改進、性能的提高、結構的不斷完善恕不另行通知，從而有某些說明不適用于您的特定車輛，敬請諒解。

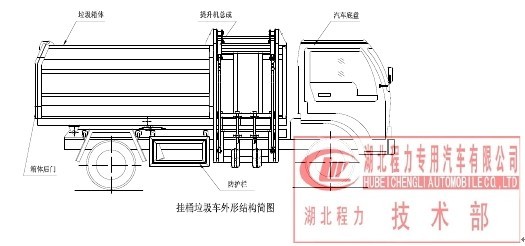

二、湖北程力掛桶式垃圾車使用說明書----結構簡圖：
